Dispositivi di bloccaggio

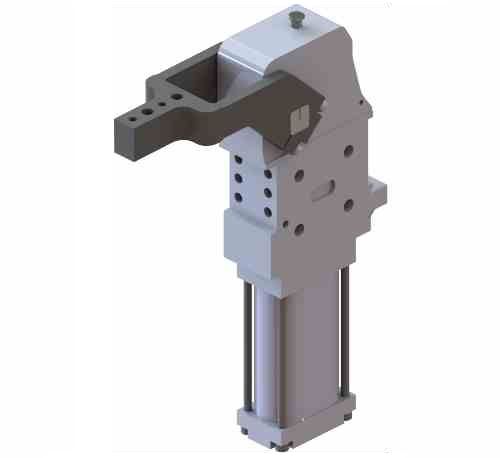

BLOCCAGGI PNEUMATICI CPLV50 / CPLV63

Fianchetti in alluminio
Dispositivo a ginocchiera
Totalmente intercambiabile con la versione standard CPL / CPN
Variabilità della posizione di bloccaggio: - 1,5° → + 1,0°
10 mm. di tolleranza di compensazione a 230 mm.
Angolo di apertura facilmente modificabile
Perno di controllo della posizione finale
Leve versatili in ghisa V e H (uguali alla versione standard CPL / CPN)
4 possibilità di staffaggio (fronte, retro e sui lati)
2 differenti alesaggi del cilindro pneumatico : 50 e 63 mm.
2 fori di connessione G1/4”
Finecorsa induttivo VEP (connessione M12x1)
Coppia max di bloccaggio (5 bar) : 200 / 280 Nm
Momento di ritegno : 200 / 280 Nm
Angoli di apertura da 2,5° a 135°
Pressione di esercizio : 4 - 8 bar
Peso : ~ 4 / 5 Kg.

Cataloghi - Schede Tecniche - Dati 3D

Scarica il catalogo CPLV50 / 63

Download

C01_P038_CPLV50_63_13_11_24

Download
