Dispositivi di centraggio

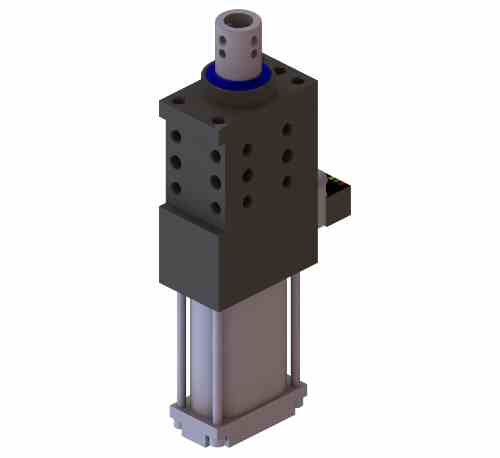

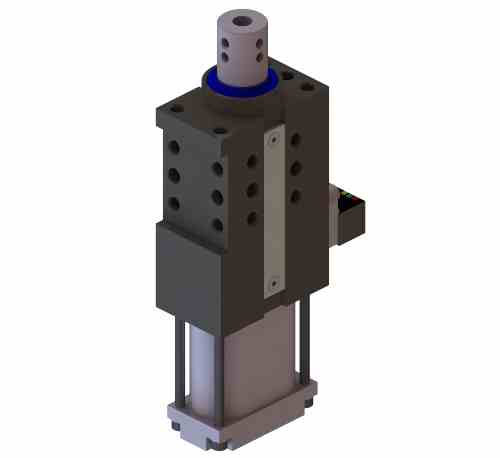

CENTRATORE PNEUMATICO DCP40

Design compatto
Alta precisione di posizionamento
Corpo in alluminio
4 possibilità di staffaggio (superiore, fronte e laterali)
4 tipologie di steli nitrurati (con foro Ø10H7 e con foro Ø16H7)

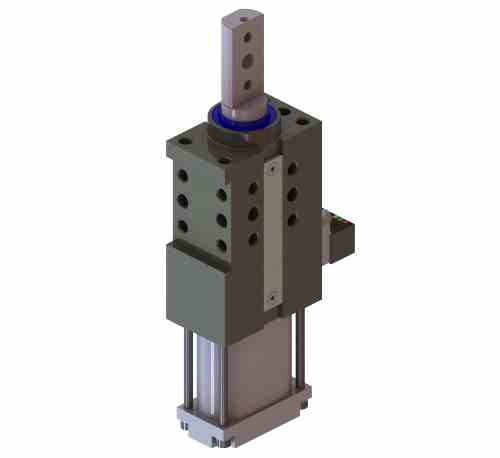

1 tipologia di stelo nitrurato piatto orientabile
Boccole guida in bronzo rettificato
Corsa stelo : 20,40 e 60 mm.
Alesaggio del cilindro pneumatico : 40 mm.
2 fori d’alimentazione G1/8”
Finecorsa induttivo P+F (connesione M12x1)
Comando manuale
Forza max di spinta (5 bar) : 60 Kg.
Max spinta radiale : 15 Kg.
Momento torcente max : 4 / 6 Nm
Angolo di torsione max : ± 0,1°
Pressione di esercizio : 2 - 8 bar
Peso : ~ 1,7 / 3,2 Kg.

Cataloghi - Schede Tecniche - Dati 3D

Scarica il catalogo DCP40

Download

C03.P021 DCP40_13_10_2021
